實際案例總結：如何延長反滲透膜的使用壽命

發布時間：2019-02-20 瀏覽次數：4586

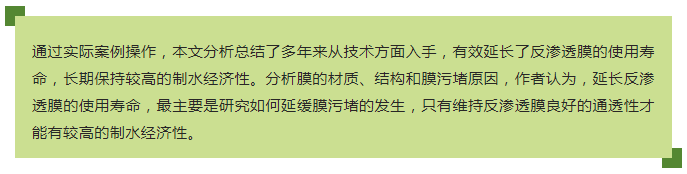

前言

反滲透水處理技術引進我國已多年，以其維護量小的優勢，在電力系統化學水處理中得到廣泛應用。但反滲透設備也有其局限性，一方面的反滲透膜造價高，雖然經過多年激烈的市場競爭，膜的價格仍然維持在1萬元/噸水左右。另一方面，反滲透膜在正常運行三年后脫鹽率、回收率(也稱產水率)指標降低，運行經濟性差，更換新的膜元件費用高、動輒幾百萬元。

美國陶氏反滲透膜

1.反滲透膜污堵原因分析

1.1 反滲透膜特性及工作原理

反滲透膜是基于仿生學研究的一種半透膜。半透膜是廣泛存在于自然界動植物體器官內的一種能夠透過水的膜。嚴格地說，只能透過溶劑而不能透過溶質的膜稱為理想半透膜。工業上使用的半透膜多是高分子合成的聚合物產品。當把溶劑和溶液分別置于半透膜的兩側，溶劑將自發地穿過半透膜向溶液側流動，這種自然現象叫做滲透(Osmosis)。如果上述過程中溶劑是純水，溶質是鹽分，當用理想半透膜將它們分隔開時，純水側的水會自發地通過半透膜流入鹽水側，鹽水的液位上升，當上升到兩側出現一定壓力差后，水通過膜的凈流量為零，此時該過程達到平衡，與該液位高度差對應的壓力稱為滲透壓(Osmotic Pressure)。當在半透膜的鹽水側人為施加一個大于滲透壓的壓力時，水的流向就會逆轉，鹽水中的水將流入純水側，這種現象叫做反滲透(Reverse Osmosis，簡稱RO)。

1.2 反滲透膜污染原因分析

膜是反滲透過程的最核心的組件。滲透和反滲透作用都是基于半透膜的通透性，一旦

半透膜發生污堵，膜兩側溶劑(即純水)的流動將逐漸減弱直至停止，此時膜的產水率、

脫鹽率都會顯著降低，甚至快速報廢。

　　導致反滲透膜性能降低的幾種膜污染有:

　　(1)水中懸浮物、膠體顆粒等覆蓋和堵塞膜表面及膜內。

　　(2)水中微生物、細菌繁殖產生的菌團和粘膜對反滲透膜造成污堵和生物降解。

　　(3)水中的微溶鹽在膜表面結垢造成污堵。

　　(4)芳香聚酰胺膜的胺基受到氯等其它氧化性物質的破壞。

　　(5)溫度和PH的影響：醋酸纖維素膜的酯基團在高溫及強酸、強堿下水解。

日本東麗反滲透膜

2.反滲透設備管理的關鍵技術

反滲透膜的結構和材質決定了污堵是必然發生的過程，因此，即使在嚴格遵守膜制造廠給出的各項入口水質和藥劑控制指標的前提下，各知名膜制造廠都只保證三年內的性能指標。美國陶氏公司生產的膜元件亦是如此。因此，要延長膜的使用壽命，三年后仍維持較高的制水經濟性，工作重點就是研究如何延緩膜污堵的發生，使之長期保持良好的通透性。

2.1 合理設計原水預處理系統，保證RO入口水質

首先，合理的原水預處理系統設計是保證RO進水水質的基本技術條件。通過工

業水源的水質分析報告可見，懸浮物、膠體顆粒、微溶鹽等易導致膜污堵的各項指標

均在正常范圍內，因此，原水預處理系統按照常規設計多介質過濾器，無曝氣和除鐵

工藝。我們將水質分析報告結合實際經驗進行了深入分析，來水中鐵鋁氧化物雖然不

高，但其中鐵離子占比較高、約占90%，Fe2+、Fe3+離子形成膠體基團，易引起

RO膜的污堵，而且鐵鋁等膠體也對RO膜有不利影響，于是我們提出更改設計，建議

改用曝氣+除鐵工藝，將原設計的預處理系統多介質過濾器修改為曝氣+除鐵過濾工藝。

曝氣+除鐵過濾工藝技術成熟、設備簡單、造價不高、運行費用低廉、維護簡便，

可以保證以低廉的成本提高RO系統的使用壽命，從而降低整體制水成本。此外，在預

處理階段曝氣+除鐵工藝也利于延長RO后續混床除鹽系統陰離子交換樹脂的使用壽命

(高鐵離子引起陰離子交換樹脂不可逆的污染)。

2.2 藥劑質量控制

為防止污堵和結垢，RO膜對來水水質和藥劑品質都有一定的要求，劣質的藥劑本

身就會對RO膜造成污染，電廠通常對RO系統使用的各種藥劑不具備檢測能力。目前

我們使用的工業水源，RO不需要加氧化劑和還原劑、只使用阻垢劑。選擇質優價廉的

阻垢劑也是延長RO膜使用壽命、降低制水成本的關鍵環節。

2.3 長期制水經濟性控制

脫鹽率和產水率是考核RO設備運行經濟性的最主要指標。在保證脫鹽率的前提下

制水回收率的高低，是衡量RO運行經濟性的綜合標準。

1550721614364264 (1).jpg

實際案例總結：如何延長反滲透膜的使用壽命

熱門新聞
