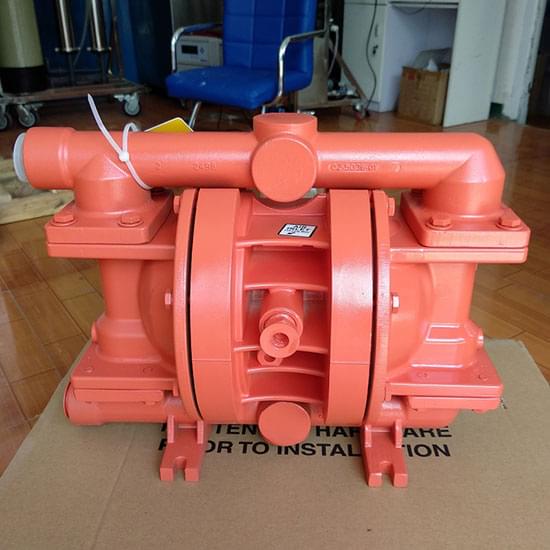

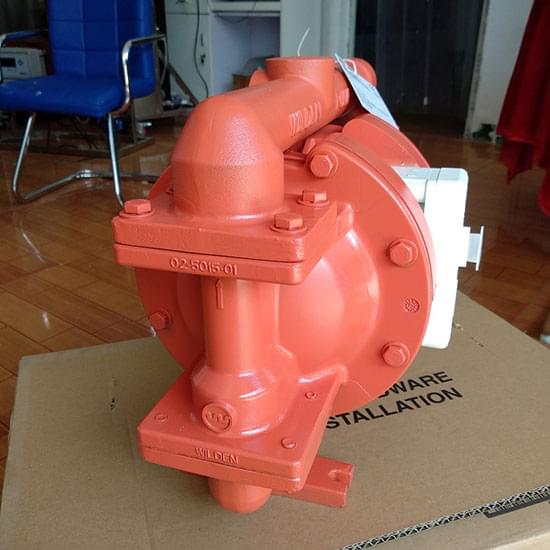

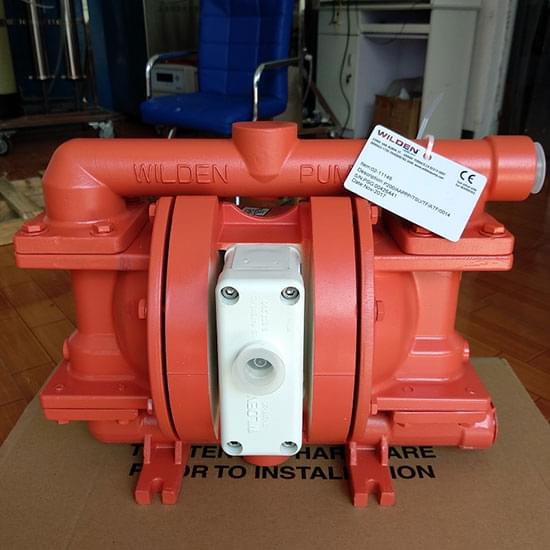

品名：威爾頓氣動泵 型號:P200/AAPPP/WFS/WF/ATF/0014

規格

接液部材質 運輸重量

鋁合金.............................................11 kg (24 lbs)

３１６不銹鋼.......................................21 kg (47 lbs)

球墨鑄鐵.........................................23 kg (51 lbs)

彈性體材質

丁腈橡膠、三元橡膠、SaniflexTM、氯丁橡膠、聚亞胺酯、特氟隆PTFE、氟化橡膠、Wil-FlexTM

非接液部材質

中間部：鋁合金、聚丙烯、乙縮醛

空氣閥：鋁合金、聚丙烯、乙縮醛

性能參數

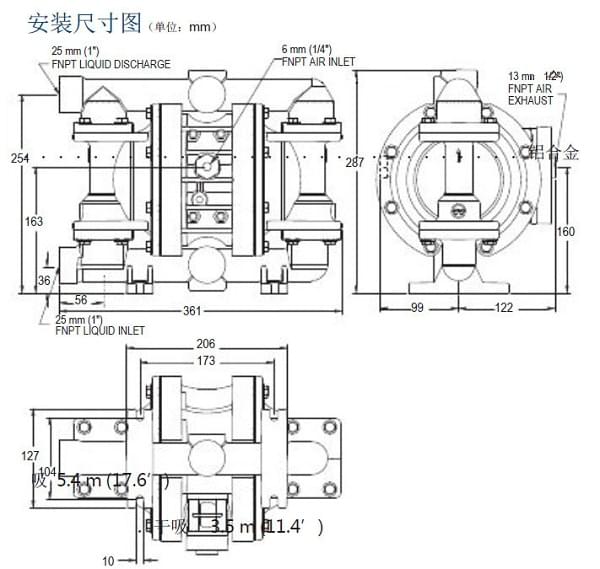

介質進口尺寸.....................................1” (25 mm)

介質出口尺寸.....................................1” (25 mm)

空氣進口尺寸....................................1/4” (6 mm)

大出口壓力...........................8.6 Bar (125 psig)

可通過得大固體顆粒直徑.........1/4” (6.4 mm)

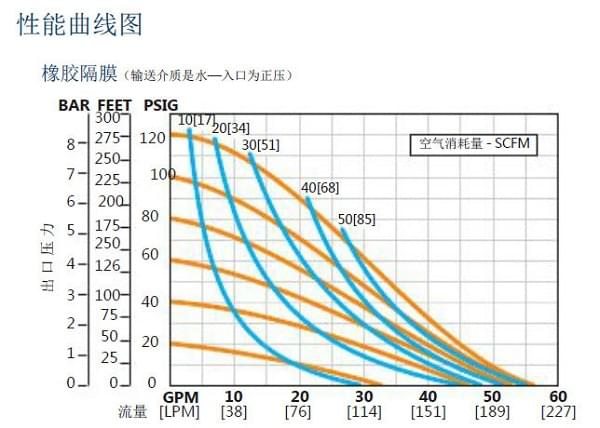

大流量

橡膠/熱塑性化合物..................212 lpm (56 gpm)

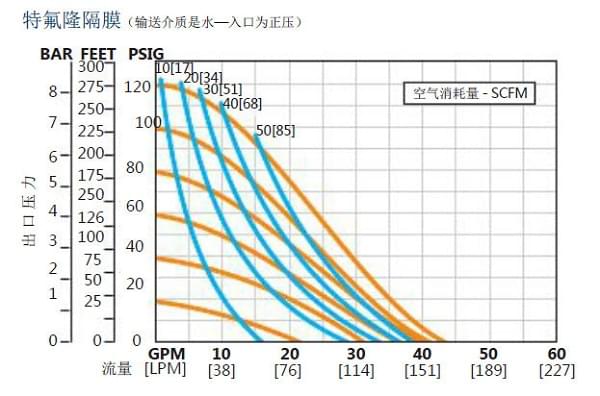

特氟隆PTFE...............................168 lpm (44 gpm)

大吸程

橡膠/熱塑性化合物：干吸 5.4 m (17.6’) ，濕吸 9.3 m (30.6’)

特氟隆PTFE ：干吸  3.5 m (11.4’) ，濕吸 9.3 m (30.6’)

WILDEN泵的優點

• 不平衡氣閥的設計，不會停頓的不平衡活塞

• 塑料自潤滑型空氣系統，無需加油潤滑


• 能耗小，壓縮空氣泄漏量低


• 特殊快速的排氣結構，充分保證氣閥不結冰，提高了空氣利用率


• 單泵中的零部件數和易損件在行業中較少，獨特的卡箍設計，拆裝快速方便


• 加強筋設計，使WILDEN隔膜成為行業中壽命長，耐溫度高



氣動隔膜泵的通用優點

• 無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M

• 可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質


• 無動密封，不污染物料，低剪切力，不易破壞物料結構


• 可潛水，可移動，搬運方便，可作移動式泵使用


• 無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低


• 可通過改變氣量而改變輸送速度


• 可通過改變壓力而改變輸送高度


• 可輸送高稠，高粘度的液體介質


• 可隨時開關出口，不怕堵塞


• 壓力自動平衡（無須泄壓閥）

WILDEN氣動隔膜泵各種隔膜材質的耐溫范圍：

材質:氯丁橡膠      -17.7°C —— 93.3°C   (0°F—200°F)

材質:丁腈橡膠      -12.2°C —— 82.2°C   (10°F—180°F)

材質:三元橡膠      -51.1°C —— 137.8°C   (-60°F—280°F)

材質:氟化橡膠      -40°C —— 176.7°C   (-40°F—350°F)

材質:Wil-Flex?     -40°C —— 107.2°C   (-40°F—225°F)

材質:Saniflex?     -28.9°C ——104.4°C   (-20°F—220°F)

材質:聚氨酯         -12.2°C——65.6°C   (10°F—150°F)

材質:特氟隆PTFE   4.4°C ——104.4°C  (40°F—220°F)

1.適用化工行業中高、中、低各種粘度各種酸、堿及腐蝕性流體，苯，酮和酯類等各種溶劑的輸送。由于用壓縮空氣作動力，流量、壓力調整范圍寬；

2.適用于易燃易爆環境各種流體的輸送，因為氣動隔膜泵在工作中不用電不產生電火花，不產生和積累熱量；

3.適用于精細化工中各種貴重液體，高危害性，高腐蝕性等危險物料的輸送，因為氣動隔膜泵無動密封結構，與外界隔開，無物料泄漏；

4.適用于惡劣工作條件如油田，礦山，建筑工地的含固體顆粒的廢水，無堵塞，無過載，無漏電之憂；
5.適用于作為輕便可移動場合下各種物料的輸送，無需地基.占地小，安裝簡便經濟；
6.適用于要求高純、高潔凈物料的輸送，因為氣動隔膜泵無需潤滑，沒有潤滑劑污染物料之憂。如在醫藥中間體及產品，實驗室藥劑等的輸送；

7.適用于化學性質不穩定的流體輸送，因為氣動隔膜泵對物料的剪切力低，不破壞物料結構，如輸送感光材料，絮凝體，結晶液；

8.具有自動批量泵送和計量功能；
9.適用于作為板框、廂式壓濾機的進料泵；

10.廣泛應用于造船廠，T系列船用氣動隔膜泵，用于輸送污水污油，因為氣動隔膜泵具有較強的自吸能力和輸送一定粘度的物料，自吸高度可達7米；

11、由于氣動隔膜泵可能通過一定的顆粒，可以空轉自吸、防爆等特點，廣泛應用于煤礦井下，用來輸送污水。
