加藥系統油田加藥裝置雙罐雙泵投加化學藥劑污水處理設備

作者：郭秋華發布時間：2020年11月10日聯系方式：18217137043 瀏覽次數：2599

型號：

油田加藥裝置

油田開發中常遇到油稠、結蠟、腐蝕等因素困繞，特別是進入高含水期間，腐蝕更是給生產帶來很大困難，想要治理這些問題，加藥（如：破乳劑、阻垢劑、殺菌劑、緩蝕劑、表面活性劑、絮凝劑、助凝劑和脫氧劑等各種藥液）是目前管理中有效可行的辦法。
根據油田開采中向平臺上的井口和及其他系統實際所需要添加各種化學藥劑進行處理的要求，研制生產的成套自動化加藥設備。該裝置可添加多種化學處理藥劑。

常用藥劑介紹

1，破乳劑（破乳降粘）
原理：對于含水原油因形成油包水乳狀液而導致粘度明顯上升，可用破乳劑進行破乳降粘，同時在桿管表面形成水潤濕膜，起到減阻作用。使用方法：適用于原油本身粘度不太高的油井加藥量100-200mg/l。
2，緩蝕劑
原理：緩蝕劑在金屬表面形成一層吸附膜或沉淀膜或氧化膜，把金屬表面與水隔開，起到保護作用。使用方法：采用連續加藥，以提高緩蝕劑效果。用量50-100mg/t，稀釋倍數至少3倍。
3，阻垢劑
原理：把阻垢劑水溶液加入回注水中，抑制水垢的形成。油田用水結垢是油田生產中不可避免的問題、它隨著油田產出水量增加而日益突出，結垢問題嚴重影響了油田生產。采油工藝采用污水回注處理，回注水含有大量的鈣、鎂以及鍶、鋇等離子，相應帶來管線的鈣鎂結垢、腐蝕等問題。注水管線的結垢可造成堵管、泵卡、注水壓力升高等故障，從而導致注水效率下降、油井產量大大減少等嚴重危害。因此，油田進行污水回注時須投加回注水阻垢劑。目前有三種類型產品，有機膦酸類，羧酸類與聚合物類。
4，清蠟劑：用于桿管表面的蠟。
原理：由有機溶劑（混苯、輕質油、醇醚）和活性劑組成使用方法：間歇式加入原液，加藥量，加藥周期根據結蠟程度定。注意事項：不要用熱水稀釋，小劑量加藥，對結蠟嚴重井，清蠟不，需要定期大劑量加藥或熱洗。
5、降粘劑
原理：把降粘劑水溶液加入稠油中，經攪拌形成低粘度的相對穩定的水包油型（O/W）乳狀液。加藥量：根據原油粘度大小確定，一般在300-800mg/l。用法：把降粘劑用熱水稀釋成0.5%-1%水溶液，用加藥車加入油套環空，對于高含水井>40%）可減少摻水量。
掌握投加藥劑的濃度對加藥的效果起關鍵作用在采油隊有為數不少的職工認為投加藥劑量多多益善這種觀點存在很大的誤區各種藥劑都需要與油井生產想匹配的濃度,才能起到理想的效果。

undefined

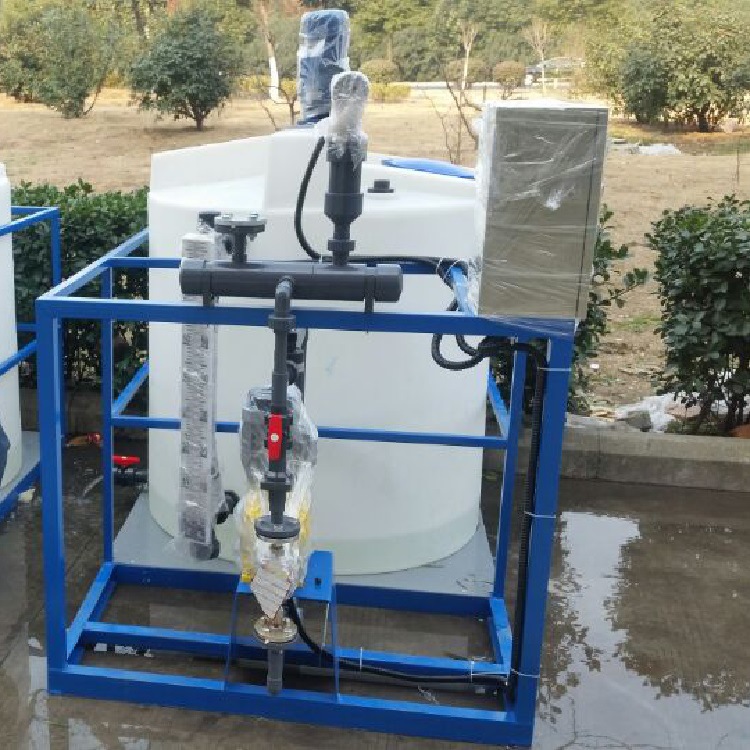

單罐單泵加藥裝置

1清水進口	2攪拌機	3溶液罐
4液位計	5壓力表	6安全閥
7放空閥	8泵出口管線閥	9計量泵
10泵進口管線閥	11管線支架	12溶液罐排污閥
13溶液罐放料閥	14過濾器

規格型號	攪拌罐容積m3	泵流量 L/h	泵壓力 Mpa	電機功率 Kw	出口管線直徑mm	外形尺寸 L×B×Hmm
KSCT-1×0.25-16/1.0-1	0.25	16	1.0	0.55	DN15	1500×700×1300
KSCT-1×0.5-32/2.4-1	0.5	32	2.4	0.55	DN20	1600×1000×1500
KSCT-1×1-48/1.0-1	1	48	1.0	0.55	DN15	2000×1200×2000
KSCT-1×1.5-125/0.8-1	1.5	125	0.8	0.55	DN25	2200×1600×2100
KSCT-1×2-310/2.0-1	2	310	2.0	1.1	DN25	2200×1600×2200
KSCT-1×0.25-22/10-1	0.25	22	1.0	1.5	DN15	1500×700×1300
KSCT-1×0.5-38/6.4-1	0.5	38	6.4	1.5	DN20	1600×1000×1500
KSCT-1×1-62/4.0-1	1.0	62	4.0	1.5	DN25	2000×1200×2000
KSCT-1×1.5-78/1.0-1	1.5	78	1.0	1.5	DN40	2200×1600×2100
KSCT-1×2-390/1.0-1	2.0	390	1.0	1.5	DN40	2200×1600×2200

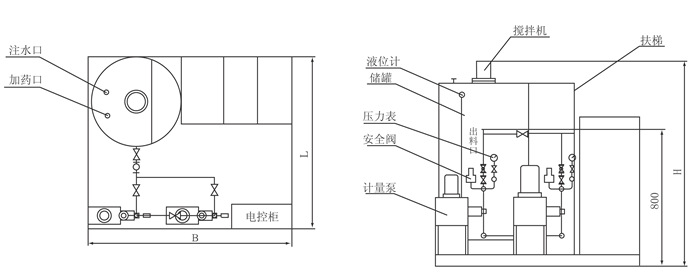

單罐雙泵加藥裝置

1攪拌機	2溶液罐	3液位計
4安全閥	5放空閥	6管線支架
7計量泵	8溶液罐出口閥	9溶液罐排污閥
10進水管線閥	11過濾器	12加藥管線
13壓力表	14泵出口管線閥	15電控柜
16泵進口管線閥

規格型號	攪拌罐容積m3	泵流量 L/h	泵壓力 Mpa	電機功率 Kw	出口管線直徑mm	外形尺寸 L×B×Hmm
KSCT-1×0.25-16/1.0-1	0.25	16	1.0	0.55	DN15	1500×700×1300
KSCT-1×0.5-32/2.4-1	0.5	32	2.4	0.55	DN20	1600×1000×1500
KSCT-1×1-48/1.0-1	1	48	1.0	0.55	DN15	2000×1200×2000
KSCT-1×1.5-125/0.8-1	1.5	125	0.8	0.55	DN25	2200×1600×2100
KSCT-1×2-310/2.0-1	2	310	2.0	1.1	DN25	2200×1600×2200
KSCT-1×0.25-22/10-1	0.25	22	1.0	1.5	DN15	1500×700×1300
KSCT-1×0.5-38/6.4-1	0.5	38	6.4	1.5	DN20	1600×1000×1500
KSCT-1×1-62/4.0-1	1.0	62	4.0	1.5	DN25	2000×1200×2000
KSCT-1×1.5-78/1.0-1	1.5	78	1.0	1.5	DN40	2200×1600×2100
KSCT-1×2-390/1.0-1	2.0	390	1.0	1.5	DN40	2200×1600×2200

雙罐雙泵加藥裝置

1壓力表	2加藥管線	3液位計
4攪拌機	5安全閥	6管線支架
7放空閥	8泵出口管線閥	9計量泵
10泵進口管線閥	11溶液罐排污閥	12溶液罐
13過濾器	14清水管線

規格型號	攪拌罐容積m3	泵流量 L/h	泵壓力 Mpa	電機功率 Kw	出口管線直徑mm	外形尺寸 L×B×Hmm
KASD-2×0.5-32/2.4-2	0.5	32	2.4	0.55	DN20	1800×2000×1500
KASD-2×1.0-48/1.0-2	1	48	1.0	0.55	DN20	2200×2300×2000
KASD-2×1.5-125/1.0-2	1.5	125	1.0	0.55	DN25	2200×2600×2100
KASD-2×2-310/2.0-2	2	310	2.0	1.1	DN25	2300×2800×2200
KASD-2×0.5-40/2.0-2	0.5	40	2.0	1.5	DN20	1800×2000×1500
KASD-2×1.0-50/2.5-2	1.0	50	2.5	1.5	DN20	2300×2300×2000
KASD-2×1.5-155/1.0-2	1.5	155	1.0	1.5	DN25	2200×2600×2100
KASD-2×2-520/2-2	2.0	520	2.0	1.5	DN25	2300×2800×2200

雙罐三泵加藥裝置

1攪拌機	2溶液罐	3液位計
4安全閥	5放空閥	6管線支架
7計量泵	8溶液罐出口閥	9溶液罐排污閥
10進水管線閥	11過濾器	12加藥管線
13壓力表	14泵出口管線閥	15電控柜
16泵進口管線閥

規格型號	攪拌罐容積m3	泵流量 L/h	泵壓力 Mpa	電機功率 Kw	出口管線直徑mm	外形尺寸 L×B×Hmm
KSCT-1×0.5-35/2.4-3	0.5	35	2.4	0.55	DN20	1800×2300×1500
KSCT-1×1.0-50/1.0-3	1	50	1.0	0.55	DN20	2200×2600×2000
KSCT-1×1.5-125/1.0-3	1.5	125	1.0	0.55	DN25	2300×2800×2100
KSCT-1×2.0-300/2.0-3	2	300	2.0	1.1	DN25	2300×3000×2200
KSCT-1×0.5-64/2.5-3	0.5	64	2.5	1.5	DN20	1800×2300×1500
KSCT-1×1.0-80/1.6-3	1	80	1.6	1.5	DN25	2200×2600×2000
KSCT-1×1.5-155/1.0-3	1.5	155	1.0	1.5	DN25	2300×2800×2100
KSCT-1×2.0-260/0.2-3	2	260	0.2	1.5	DN40	2300×2800×2200
