一、產品概述

囊式定壓補水裝置是一種穩壓補水裝置，廣泛應用于空調、采暖系統，給水管網系統等，它可替代傳統膨脹的水箱水罐，能減少泵的啟動次數，可吸納系統的部分水膨脹量，易于實現自動補水、自動排氣、自動泄壓和自動過壓保護等。

二、工作原理

囊式定壓補水裝置利用氣體的可膨脹性進行工作。它主要由囊式定壓罐、水泵、壓力開關、控制箱、安全閥、底座，以及連接管路等組成。當系統內溫度升高時水的體積增大時，系統壓力增大，這時會有部分水進入囊式定壓罐的膠囊中，膠囊囊膨脹會壓縮罐內的氣體，直到系統的壓力和罐內的壓力達到平衡為止。當系統中水的體積減小，系統壓力降低時，罐內的氣體膨脹將囊中的水壓回系統。如果這些補水量仍不能滿足系統需要水量，水泵啟動補水。水泵的啟動與停止動作由系統的電接點壓力表及控制箱進行控制。電接點有兩個設定壓力點，一個是水泵啟動壓力P1，一個是水泵停止壓力P2，P1、P2分別是系統定壓點及工作壓力。當通過囊式定壓罐補水后系統壓力仍達不到P1時，控制箱控制水泵開啟向系統補水，當補到系統壓力和罐內壓力大于P2時，水泵停止。

三、技術特點

1、一次充氣可保持長期使用，用戶不需另外設置充氣設備；

2、罐體為密閉裝置，氣水不相接觸，能充分保證水質不受外界污染；

3、省去建筑屋頂上生活及消防用的高位水箱，有利于結構抗震和建筑物美觀；能減弱水流噪音、氣蝕、管道阻力和水錘影響，避免了水表空轉計量不準的現象出現；

4、靈活機動，安裝位置不受高度限制，易于改建、擴建、遷移；

5、自動控制、使用方便、運行可靠；

6、能確保用水點和消火栓所需的供水壓力，供水安全可靠。

7、囊式定壓罐嚴格按照壓力容器標準設計制造，性能可靠;

8、可根據現場條件，設計設備布置與管路走向，便于安裝及操作，占地面積小;

9、選用知名品牌的水泵，運行可靠，長壽命，無泄漏。

10、機組水泵安裝減震裝置，避免震動及引起的管路共振。

11、控制柜關鍵部件采用知名品牌，使用壽命長，穩定可靠。

12、機架采用型鋼制作，設計合理，堅實牢固，外表做防銹處理，整體設計美觀大方。

四、技術參數

1、適應系統壓力:0.1-1.6MPa；

2、給水壓力:≥0.1MPa；

3、氣室壓力:0.15-0.2 MPa，或系統工作壓力的1/3；

4、適應環境溫度:-5℃～+45℃；

5、連接方式:法蘭連接；

6、電氣接口:AC380V/50Hz；

7、安裝場所:室內。

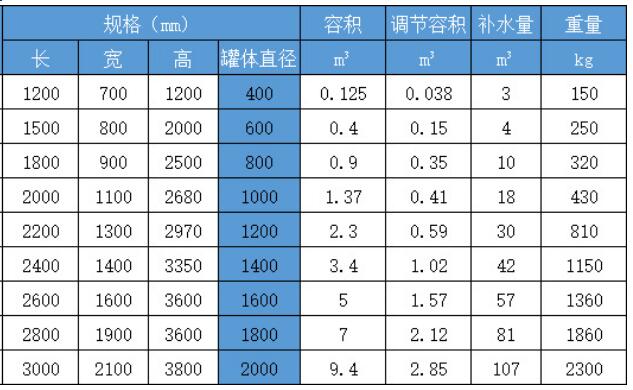

五、技術參數表
