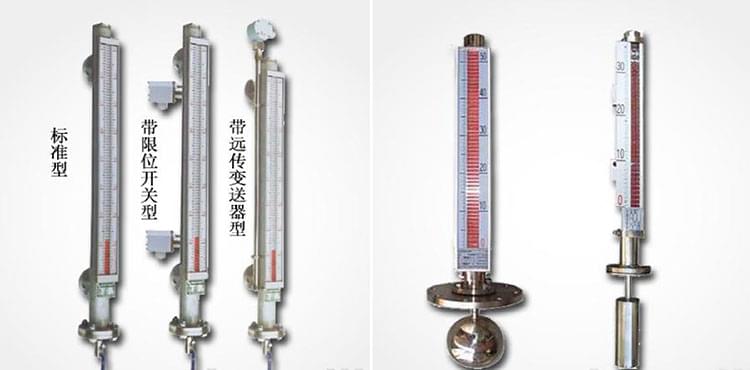

UHZ磁翻板液位計

一、磁翻板液位計-耐高溫高壓UHZ系列磁翻板液位計產品概述

UHZ磁翻板液位指示器是安裝在桶槽外側或頂部，用以指示和控制桶槽內液位高度的一種現場指示及控制的儀表，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時，磁性色片由于磁場的作用發生翻轉，顏色由紅色變?yōu)榘咨蛴砂咨優榧t色，即可顯示液位高度，實現就地顯示。根據用戶需要，在本體管上配4-20mA遠傳信號變送器可實現遠距離檢測、指示、記錄與控制，配上液位報警、控制開關，可實現液位或界位的上下線報警和控制，還可安裝數字液位顯示器等。磁翻板液位指示器適用于開放或封閉壓力容器內的液位或界面測量。高溫、高壓、低密度特殊浮子的設計，不銹鋼SUS304或 SUS316L特氟龍 PTFE、聚丙烯PP等防腐材料的選用及優良技術的應用，可以保證產品適用于任何現場需求。本體管下端密封形式可根據需要加裝排污閥，各種特殊規格可接受定制。

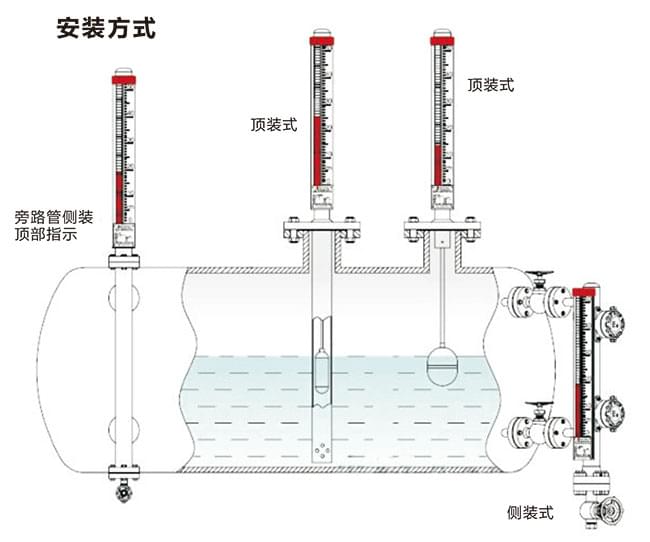

                                                       圖一：側裝                                                                  圖二：頂裝

            四、磁翻板液位計-耐高溫高壓UHZ系列磁翻板液位計產品特點

五、磁翻板液位計-耐高溫高壓UHZ系列磁翻板液位計安裝、使用與維修

○ ⑴ 液位計垂直安裝，偏差 ≤3mm。

○ ⑵ 液位計測量范圍超過 4.5米時，在上下法蘭中間應增設中間支撐。

○ ⑶ 筒體保持 100mm距離內不能有吸磁性材料。

○ ⑷ 浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。

○ ⑸ 仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。

○ ⑹ 保溫型液位計除按以上要求安裝外，還連接冷卻或加熱系統。

○ ⑺ 地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。
